Padrão de encaixotamento do API 5CT dos acoplamentos dos acoplamentos SMLS do campo petrolífero de BTC 127mm
| Standards: | API 5CT | Grades: | J/K55, N80-1/Q, L80-1, 80SS, L80-3Cr, L80 13Cr, L80-9CR, 13Cr super, P110, P110-13CR, TP110S |
| Size range: | OD-127mm-356.12mm (4-1/2” - 13-3/8") | Thread buckle type: | BTC/STC/LTC |
| Manufacturing type: | sem emenda | Inspection: | NDT e etc. conforme api 5ct e 5b |
| High Light: | Acoplamentos de encaixotamento de SMLS,Acoplamentos do campo petrolífero de EUE NUE,acoplamentos do campo petrolífero de 127mm |
||
AGRADAMENTOS DE CASAS; SMLS; AGRADAMENTOS UEE & NUE; USO DO CAMPO DE ÓLEO; MATERIAL DE FONTE DE AGRADAMENTO; NORMA API 5CT
Nome do produto: acoplamentos de carcaça; acoplamentos SMLS; acoplamentos UEE e NUE; acoplamentos de acoplamento; acoplamento de material de base
Normas: API SPEC 5CT, API SEPC 5B, API-7
Material/Classe de aço: J/K55, N80, L80-1, 80SS, L80-3Cr, L80 13Cr, L80-9CR, Super 13Cr, P110, P110-13CR, TP110S, etc.
Especificações: OD-127mm-356.12mm (4-1/2'-13-3/8')
Tipo de fivela: BTC/STC/LTC
O acoplamento do invólucro é a parte de ligação do invólucro para transmitir a carga ambiental e é também o elo fraco propenso a acidentes de falha.
É bem sabido que a integridade do poço no ciclo de vida não é limitada apenas pela resistência da ligação de rosca do invólucro, mas também pelo desempenho de vedação dos fios de acoplamento (Han e Wang,1999)Por conseguinte, é de grande importância estudar a integridade de vedação do acoplamento da caixa sob carga não uniforme.

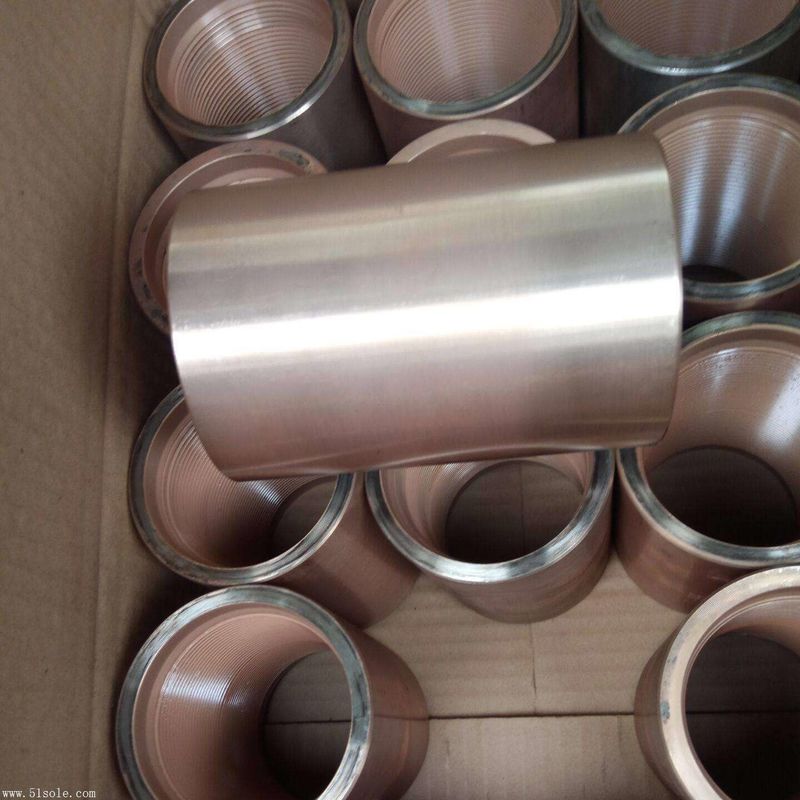

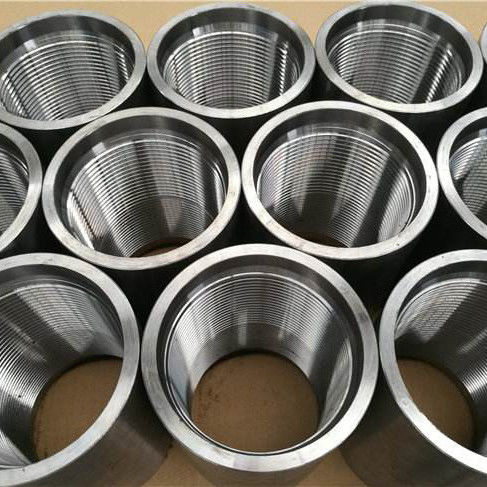

Acoplamento de caixa:Um tubo de curta duração utilizado para ligar duas juntas decarcaçaUm acoplamento de carcaça tem fios internos (fêmeaforma de fioAs duas juntas da carcaça são enroladas em extremidades opostas do acoplamento da carcaça.
Lista de tamanhos de acoplamento STC/LTC
| Tamanho (em) | tubo OD mm | acoplamento OD W mm | comprimento min NL mm | Diâmetro do furo Q mm | Profundidade de perfuração q mm | largura da superfície do rolamento b mm | Paragem de mão apertada | Distância entre a extremidade do tubo e o centro do engate após aperto J mm | Número de fios por polegada | peso KG acoplamento curto | peso KG acoplamento longo |
| 4-1/2" | 114.3 | 127 | 158.75 ((curto) / 177.8 ((longo) | 116.68 | 12.7 | 3.97 | 3 | 12.7 | 8 | 3.62 | 4.15 |
| 5' | 127 | 141.3 | 165.1 ((curto)/196.85 ((longo) | 129.38 | 12.7 | 4.76 | 3 | 12.7 | 8 | 4.66 | 5.75 |
| 5-1/2" | 139.7 | 153.67 | 171.45 (curtos) /203.2 (longos) | 142.08 | 12.7 | 3.18 | 3 | 12.7 | 8 | 5.23 | 6.42 |
| 7' | 177.8 | 194.46 | 184.15 (curto) / 228.6 (longo) | 180.18 | 12.7 | 4.76 | 3 | 12.7 | 8 | 8.39 | 10.83 |
| 9-5/8" | 244.48 | 269.88 | 196.85 (curto) / 266.7 (longo) | 248.44 | 11.0 | 6.35 | 3 e meio | 12.7 | 8 | 18.03 | 25.45 |
| 10-3/4" | 273.05 | 298.45 | 203.2 | 277.02 | 11.0 | 6.35 | 3 e meio | 12.7 | 8 | 20.78 | - |
| 13-3/8" | 339.72 | 365.12 | 203.2 | 343.69 | 11.0 | 5.56 | 3 e meio | 12.7 | 8 | 25.66 | - |
| 16' | 406.4 | 431.8 | 228.6 | 411.96 | 9.3 | 5.56 | 3 e meio | 12.7 | 8 | 34.91 | - |
| 18-5/8" | 473.08 | 508 | 228.6 | 478.63 | 9.3 | 5.56 | 3 e meio | 12.7 | 8 | 54.01 | - |
| 20' | 508 | 533.4 | 228.6 (curtos) /292.1 (longos) | 513.56 | 9.3 | 5.56 | 4 | 12.7 | 8 | 43.42 | 57.04 |

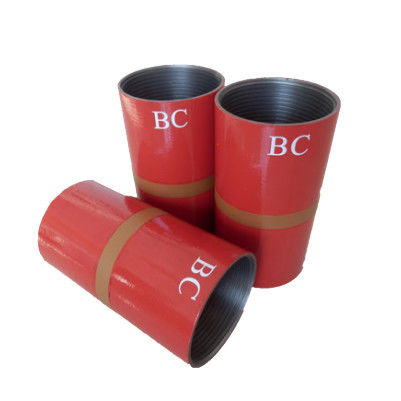

Lista de tamanhos de acoplamento BTC
| Tamanho (em) | tubo OD mm | acoplamento OD W mm | comprimento min NL mm | Diâmetro do furo Q mm | largura da superfície do rolamento b mm | Paragem de mão apertada | Distância entre a extremidade do tubo e o centro do engate após aperto J mm | Número de fios por polegada | peso KG |
| 4-1/2" | 114.3 | 127 | 225.42 | 117.86 | 3.18 | - Uma e meia. | 12.7 | 5 | 4.55 |
| 5' | 127 | 141.3 | 231.78 | 130.56 | 3.97 | 1 | 12.7 | 5 | 5.85 |
| 5-1/2" | 139.7 | 153.67 | 234.95 | 143.26 | 3.97 | 1 | 12.7 | 5 | 6.35 |
| 7' | 177.8 | 194.46 | 254 | 181.36 | 5.56 | 1 | 12.7 | 5 | 10.54 |
| 9-5/8" | 244.48 | 269.88 | 269.88 | 248.03 | 9.52 | 1 | 12.7 | 5 | 23.16 |
| 10-3/4" | 273.05 | 298.45 | 269.88 | 276.61 | 9.52 | 1 | 12.7 | 5 | 25.74 |
| 13-3/8" | 339.72 | 365.12 | 269.88 | 343.28 | 9.52 | 1 | 12.7 | 5 | 31.77 |
| 16' | 406.4 | 431.8 | 269.88 | 410.31 | 9.52 | 7/8. | 12.7 | 5 | 40.28 |
| 18-5/8" | 473.08 | 508 | 269.88 | 476.99 | 9.52 | 7/8. | 12.7 | 5 | 62.68 |
| 20' | 508 | 533.4 | 269.88 | 511.91 | 9.52 | 7/8. | 12.7 | 5 | 50.1 |
