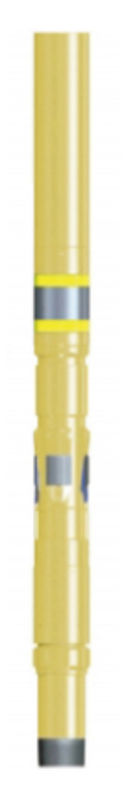

Gancho de selagem do forro do campo petrolífero do MPa Max Od Of Body 214Mm da capacidade 25 da pressão T 30 do empacotador Size245×178
Gancho resistente do forro de API Oilfield H2s para cimentar
O gancho do forro de Mchanical, com cones dobro, deslizamentos da dobro-fileira e os cilindros dobro, é ajustado hidraulicamente aplicando a pressão através da corda do confronto. Uma bola de ajuste é circulada ou deixada cair ao assento da bola construído no colar de aterrissagem. A pressão aplicada empurra desliza acima o cone à posição ajustada.
Características:
1, Theis ajustou-se hidraulicamente, aplicável aos poços diferentes, especialmente aos poços profundos.
2, com dois mecanismos de ajuste diferentes, a lata ajustaram-se facilmente.
3, trabalhando com o portador QUADRADO da ajuste-bola, são apropriados para aplicações em poços horizontais ou alto-afastados.
4, o elemento de selagem do pistão são feitos do nitrilo/flúor de borracha para as avaliações de alta pressão e da temperatura.
5, as peças principais são fabricados com o aço de liga de grande resistência que fornece a resistência alta da explosão/colapso.
Parâmetros da propriedade
Vantagens e características:
1- Para a cimentação do forro do problema de canalização da água do petróleo e gás para fornecer o dispositivo alternativo do empacotador
2- Tubo de borracha do empacotador de borracha do uso HNBR
3- 50 MPA ou tensão, resistência térmica de 204 graus.
O gancho do forro com um empacotador pode eficazmente selar o espaço anular de sobreposição e impedir que a migração de fluido/gás entre a embalagem e a formação cause a canalização do gás.
Após a cimentação, ajuste o empacotador. Levante a corda de broca acima para criar um em forma de sino e circule a pasta adicional do cimento sem afetar a formação mais baixa.
Princípio:
Após a tubulação de cauda é abaixado à posição projetada, seguem o procedimento normal do ajuste, da inversão, da cimentação, e da colisão, para levantar a corda de broca estenda até o bloco de selagem na ferramenta, e assente-o na cara da extremidade superior do tubo do retorno. Abaixe a corda de broca, corte os pinos, e o tubo de borracha expande sob a força externo, formando um selo eficaz entre a embalagem superior e o tubo do retorno.
| dados técnicos do 技 术 参 数 | tamanho do 规 格 | ||||
| 340×245 | 245×178 | 178×140 | 178× 127(114) | 140×102 (95,89) | |
| -140 | |||||
| carga rotaed 额定悬挂载荷 t da suspensão | 240 | 120 | 50 | 50 | 30 |
| pressão t do empacotador do 封隔器座封压力 | 30 | 30 | 30 | 30 | 30 |
| MPa de selagem da capacidade do 密封能力 | 25 | 25 | 25 | 25 | 25 |
| o 悬挂剪钉剪切压力 corta a pressão do MPa de suspensão dos pregos da tesoura | 7--8 | 7---8 | 7--8 | 7---8 | 7---8 |
| o 球座剪钉剪切压力 corta a pressão do MPa do prego da tesoura do soquete de bola | 17--18 | 17--18 | 17---18 | 17---18 | 17---18 |
| o 座封剪钉剪切压力 corta a pressão do prego de selagem t da tesoura do assento | 12 | 12 | 12 | 12 | 12 |
| o 空芯胶塞剪钉剪切压力 corta a pressão do MPa de borracha oco dos pregos da tesoura da tomada | 10--12 | 10--12 | 10--12 | 10--12 | 10--12 |
| 本体最大外径 od máximo do corpo milímetro | 308 | 214 | 155 | 151 | 117 |
| identificação do 本体内径 do corpo milímetro | 220 | 155 | 121 | 108 | 97 (82,75) |
| comprimento do 回接筒长度 do tubo do retorno milímetro | 500 | 500 | 300 | 140 | |
| identificação do 回接筒内径 do tubo milímetro do retorno | 255 | 190 | 134 | 105 | |
| espessura de encaixotamento milímetro do terno do 适用的套管壁厚 | 8,33, 9,65, 10,92, | 8,94, 10,03, | 9,19, | 9,19, 10,36, | 6,20, 6,98, 7,72, |
| 12,19, | 11,05, | 8,05; | 11,51 | 9,17 | |
| 13,06 | 11,99 | 6,91' | |||
| 5,87 | |||||
