Tubos com diferentes tipos de aço N80/L80 API 5CT Tubos e carcaças OCTG Tubos e carcaças

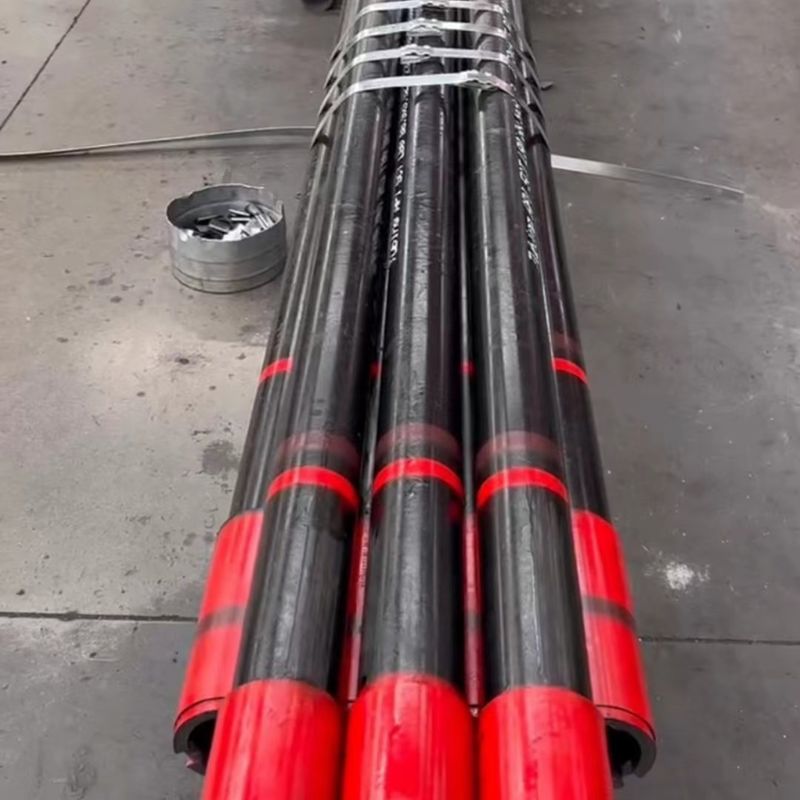

Tubos com diferentes grades de aço P110 API 5CT Conexão BTC gama 3 Casing de poço de petróleo sem costura e tubulação
O tubo de ponta plana é um tubo fornecido com fios não mecanizados, e pode ser ou não deslocado, em qualquer caso, deve cumprir todos os requisitos de um grau específico de aço da presente norma.
Os invólucros de aço de grau H40, J55, K55 ou M65 estão disponíveis em fios curtos ou longos.
O tipo de ponta de tubulação de tipo "round" ou "bullet-nose" pode ser fornecido pelo fabricante ou especificado pelo comprador para substituir as rupturas de canto convencionais nas extremidades roscadas de tubulações externas..A extremidade melhorada deve ser arredondada de modo a que o revestimento seja aplicado e as superfícies interna e externa sejam arredondadas e lisas, sem cantos afiados ou borbulhas.
O enfiamento do produto, a prática de medição e a inspeção do fio devem estar em conformidade com a especificação API 5B.A extremidade do produto não deve ser martelada, mas pode ser ligeiramente moldada para satisfazer os requisitos da usinagem do fio.Para as classes de aço de resistência C90 e superior, tal moldagem só pode ser efectuada com o consentimento do comprador.
Todas as extremidades do produto devem estar livres de borbulhas nas bordas interna e externa, sendo aplicado o arejamento tanto aos fios machos como aos fios fêmeas de aço C110.
Todos os tubos e acessórios de tubos não devem apresentar os seguintes defeitos:
a. Qualquer fissura de apagamento
b. Qualquer queima por arco
c. Pode ser confirmado qualquer defeito de fissuração da superfície que reduza a espessura efetiva líquida da parede para menos de 87,5% da espessura da parede especificada.
d. Quando a inspecção não destrutiva for especificada na presente norma ou numa encomenda, são detectados defeitos de fissuração não superficiais na superfície exterior com uma área superior a 260 mm2.
e. Qualquer defeito de fissuração não superficial que reduza a espessura efetiva da parede para menos de 87,5% da espessura da parede especificada pode ser confirmado dentro de 1,6 mm (1/16 polegadas) de ambos os lados da solda.
f. Qualquer estrutura de deslocamento interna em todos os produtos deslocados pode apresentar cantos afiados ou mudanças drásticas de secções que possam fazer com que a ferramenta do tipo gancho de 90 ° se suspenda.
g. Qualquer defeito de fissuração superficial não linear na superfície interna da parte externa roscada do tubo sanitário com uma profundidade superior a 10% da espessura da parede especificada.
Composição química
O produto deve cumprir os requisitos especificados no quadro da composição química para a classe e tipo de aço especificados.O fabricante deve informar quando o comprador solicita as proporções mais baixas e mais elevadas de todos os elementos adicionados intencionalmente a cada lote (independentemente do objectivo da sua adição).
Tal como o padrão de tubos de revestimento, os tubos OCTG da API 5CT também são dos mesmos tipos de materiais (J55/K55, N80, L80, P110 etc.), mas os diâmetros dos tubos são de até 4 1/2 ′′,e termina em vários tipos como BTC, EUE, NUE e premium.
O OCTG é a abreviação de Oil Country Tubular Goods, referindo-se principalmente aos produtos de tubulação que são aplicados na produção de petróleo e gás (atividades de perfuração).
O tubo OCTG é normalmente fabricado com base na API ou especificações padrão relacionadas.Conexões, e Acessórios, utilizados nas indústrias petrolíferas, tanto em terra como no mar.
A API 5CT é uma especificação técnica padrão para tubos e tubos de aço utilizados para poços de petróleo nas indústrias do petróleo e do gás natural.
Para além do revestimento e dos tubos, inclui também juntas, material de engate, material de engate e materiais de acessórios, e estabelece requisitos para três níveis de especificação do produto (PSL-1, PSL-2,e PSL-3)Os requisitos para o PSL-1 são a base desta norma.
• J55/K55
• N80/N80Q/L80
• C90
• R95/T95
• P110/C110
• Q125
A API 5CT é aplicável às seguintes ligações que cumprem a API SPEC 5B:
•SC:Capa de fios redondos curtos
•LC:Carcaça de fios redondos longos
•BC:Capa de fios de suporte
•N.U.:Tubos não desmontados
•UE:Tubos de deslocamento externos
•- Não.Conexões de tubulação integradas
• Grupo 1: Todos os revestimentos e tubos dos graus H, J, K, N e R
• Grupo 2: Todos os revestimentos e tubos dos graus C, L, M e T
• Grupo 3: Todos os revestimentos e tubos da categoria P
• Grupo 4: Todas as carcaças do grau Q
De acordo com a norma API 5CT, o material de aço utilizado para a fabricação do billete de tubos deve ser submetido a um tratamento de refino de grãos.como uma certa quantidade de alumínio, nióbio, vanádio ou titânio, de modo que os grãos de austenita do aço Grãos refinamento.
• Os tubos fornecidos devem ser fabricados no tipo sem costura ou EW.
• Os engates, o material de engate e os materiais de engate devem ser perfeitos.
• As tubulações a frio devem ser devidamente tratadas térmicamente, caso contrário não são aceitáveis.
• Os materiais de fixação dos invólucros e dos tubos devem ser tubos sem costura, a menos que outros tipos sejam indicados na encomenda.
Os métodos de tratamento térmico dos invólucros e tubos API 5CT são um fator fundamental para a diferença entre os diferentes tipos.O produto de desestabilização tratado termicamente deve ser tratado termicamente em termos de todo o seu corpo e comprimento após a desestabilização.
Se a temperatura de acabamento for superior à temperatura crítica superior do aço tratado e se o tubo for arrefecido a ar, é aceitável uma camada em branco de engate separadamente tratada termicamente.deve ser normalizado.
No caso do tipo de soldagem, a costura de soldagem deve ser tratada termicamente a uma temperatura mínima de 540 °C ((1000 °F),ou deve ser utilizado um determinado método de tratamento para fazer a estrutura de martensita não temperada na solda.
Os produtos de aço N80 de tipo 1 devem ser normalizados ou normalizados e temperados à escolha do fabricante.
Os produtos de aço N80Q devem ser apagados e temperados.
A classe de aço R95 deve ser apagada e temperada.
Quando temperados a temperaturas inferiores a 620 °C (1150 °F), o grau L80 grau 13 Cr pode tornar-se frágil.
R95 A carcaça e os tubos não devem ser esticados ou expandidos após o trabalho a frio após a temperação final,com exclusão do trabalho a frio necessário para o endireitamento normal e não mais de 3% do trabalho a frio por compressão.
Com exceção do trabalho a frio necessário para o endireitamento normal, os produtos de aço de grau M65 e L80 não devem ser trabalhados a frio após o tratamento térmico final.
Os produtos C90 e T95 podem ser endireitados por rotação a frio, mas o tubo deve ser aquecido a uma temperatura mínima de 480 °C ((1000 °F) graus para aliviar a tensão após a endireitação.É permitido o endireitamento ligeiro do obturador para os produtos de aço dos tipos C90 e T95..
Se necessário, o produto deve ser endireitado por rotação a frio e, posteriormente, aliviado de tensão a temperaturas compreendidas entre 30°C e 55°C (50°F e 100°F) abaixo da temperatura de temperação final especificada,ou rotados a quente endireitados a temperaturas não superiores a 165 °C (300 °F) abaixo da temperatura de temperamento final especificadaSe necessário, é permitido fazer um ligeiro endireitamento da gag.
Para o endireitamento, pode ser efectuada a endireitação por pressão de gabarito ou a endireitação por rotação a quente,mas a temperatura no final da endireitação rotativa não deve ser inferior a 400 °C (750 °F) (a menos que um mínimo de temperatura mais elevado seja especificado na ordem)Se o método de endireitamento rotativo a quente não puder ser utilizado, o produto pode também ser endireitado por rotação a frio, mas o alívio da tensão deve ser realizado a 510 °C (950 °F) após a endireitação.O produto só pode ser submetido a uma redução de tensão após endireitamento rotativo a frio mediante acordo entre o comprador e o fabricante..
O produto deve satisfazer os requisitos de resistência à tração especificados na presente norma.As propriedades de tração do revestimento e da tubulação (exceto para alongamento) devem ser conformes com os requisitos do corpo do tubo.Em caso de disputa, as propriedades da zona de deslocamento (exceto o alongamento) devem ser determinadas cortando a amostra do deslocamento.
